如何给 DiT 添加图像控制条件

1. 背景：为什么要在 DiT 中注入图像条件？

DiT 将图像生成从 U-Net 的卷积归纳偏置转移到 Transformer 的序列建模上。与文本条件（text embedding）相比，图像条件包含更丰富的空间结构、风格、语义和布局信息。给 DiT 添加图像控制条件，可实现：

• ControlNet 式控制：边缘、深度、姿态、分割图等空间引导；
• IP-Adapter 式风格/内容迁移：用参考图驱动生成风格和主体；
• 图像修复（Inpainting）：根据原图与 mask 补全或修改指定区域；
• 图像编辑（Image Editing）：在保持原图大部分内容的前提下按指令修改；
• 多图融合/参考生成：将多张参考图的内容整合到一张目标图中。

不同任务对“控制粒度”要求不同，因此业界演化出多种条件注入方案。

2. 图像条件注入的方法分类

方法	图像条件编码	注入/融合方式	备注
FLUX ControlNet	控制图 VAE 编码（canny/depth/pose 等）+ mode embedding	逐层残差相加（residual add）	冻结主 DiT，额外训练控制分支 DiT 副本，输出残差注入主网络各层
FLUX IP-Adapter	CLIP 图像编码	cross attention	图像特征投影为 K/V，与生成路径 Q 做交叉注意力
FLUX Fill	条件图像 VAE 编码（masked image）+ mask token	channel concat	将 masked image latent 与 mask 在 channel 维度拼到噪声 latent 上
OminiControl、 HiFi-Inpaint、 FLUX Kontext	图像 VAE 编码	token concat	参考图 latent 与噪声 latent 在序列维度拼接，原图 token 与噪声 token 拼接，通过 timestep/位置编码区分
Insert Anything	SigLIP 图像编码	diptych + channel concat + token concat	参考图像和masked image进行按宽度拼接（diptych）, 之后利用VAE编码进行channel concat（FLUX FIll），参考图像还利用SigLIP编码进行token concat（FLUX Redux）
Z-Image-Edit	SigLIP2 编码 + 图像 VAE 编码	token concat	融合语义 token 与 latent token 和 noise token 序列拼接
Qwen-Image-Edit、 Longcat-Image-Edit、 JoyAI-Image-Edit、 Boogu-Image-Edit	VLM 编码 + 图像 VAE 编码	token concat	VLM 语义 token 与图像 latent token 和 noise token 序列拼接

3. 主流技术路线详解

本节按照“图像条件编码 → 注入/融合方式”的主线，对表 1 中的方法进行系统梳理。相同的融合方式归为一类，便于理解它们在架构层面的共性与差异。

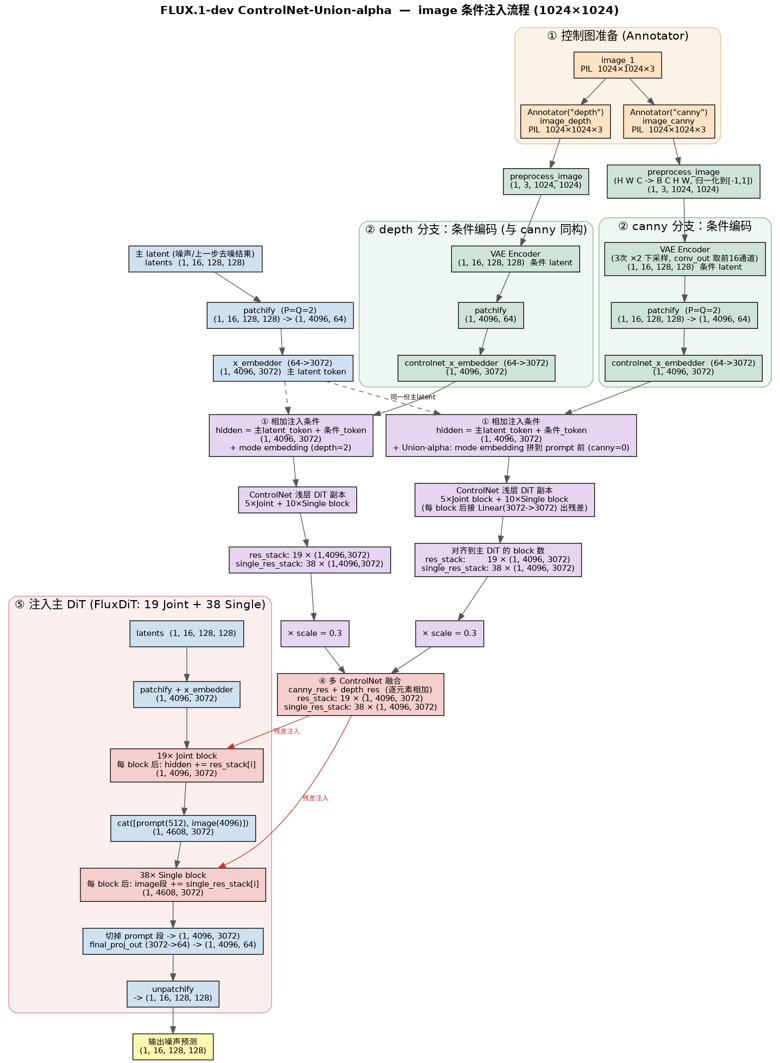

3.1 逐层残差相加（residual add）：FLUX ControlNet

核心抽象：控制图经 VAE 编码为与主 latent 同形状的 token，再通过一个额外训练的控制分支 DiT 副本产生逐层残差，以 hidden += scale * residual 的形式注入主网络。

图像条件编码：

• 输入图像先经过 Annotator（canny、depth、pose、分割等）得到控制图；
• 控制图经 VAE Encoder 编码为条件 latent，形状与主 latent 一致（如 (1, 16, 128, 128)）；
• 通过 patchify(P=Q=2) 切分为 (1, 4096, 64) 的 token，再经 controlnet_x_embedder 映射到 3072 维；
• 加入 mode embedding 区分 depth/canny/pose 等控制类型，实现 Union 多条件共享。

注入/融合方式：

• 控制分支是一个轻量版 DiT 副本（如 5×Joint + 10×Single block），结构与主 DiT 对齐；
• 前向输出 res_stack（19 层）与 single_res_stack（38 层）；
• 在 Joint Block 后：hidden += res_stack[i]；
• 在 Single Block 后：image 段 += single_res_stack[i]；
• 多个控制分支按元素相加后统一乘以 scale（如 0.3）调节强度。

关键设计：

• 冻结主 DiT，仅训练控制分支：保护预训练生成能力，降低训练成本。
• Zero init / 小 scale：输出层零初始化，训练初期不影响主 DiT；推理时通过 scale 平滑调节控制强度。
• Union 多条件：同一网络通过 mode embedding 支持多种控制类型。

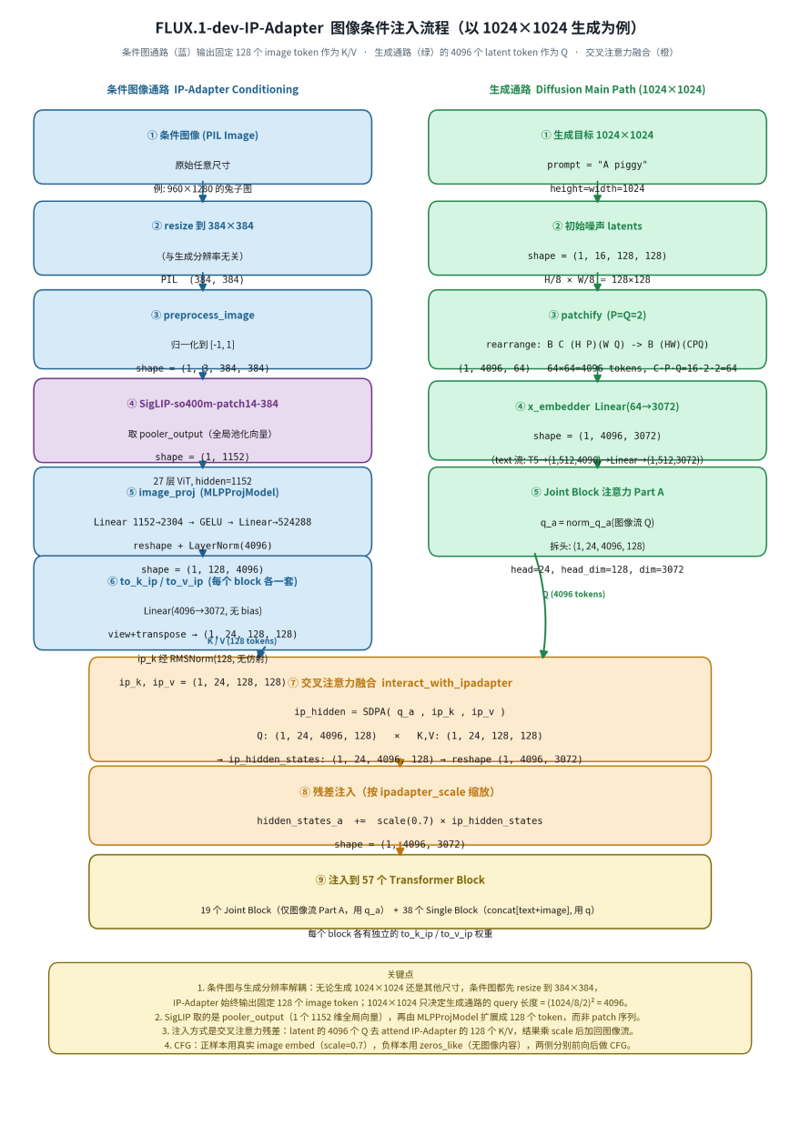

3.2 交叉注意力（cross attention）：FLUX IP-Adapter

核心抽象：参考图经 CLIP 编码为图像语义 token，再投影为 K/V，与生成路径的 Q 做交叉注意力，将风格/主体信息轻量地注入主 DiT。

图像条件编码：

• 参考图 resize 到固定尺寸（224×224 或 336×336），归一化到 [-1, 1]；
• 经 CLIP 图像编码器（如 openai/clip-vit-large-patch14）提取图像特征；
• 经 MLP (image_proj) 扩展为若干 image token（如 128 个），每个与 DiT 维度对齐；
• 最终通过可训练的 to_k_ip / to_v_ip 投影为注意力用的 K、V，形状 (B, heads, N_ip, head_dim)。

注入/融合方式：

• 噪声 latent patchify 后得到 4096 个 token，作为 Query；
• 在每个 Joint Block 的图像流 Part A 中，用生成路径的 Q attend IP-Adapter 的 K/V：

  ip_hidden = SDPA(q_a, ip_k, ip_v)

• ip_hidden_states reshape 回 (1, 4096, 3072) 后，按 ipadapter_scale（如 0.7）残差注入：

  hidden_states_a += scale * ip_hidden_states

关键设计：

• 不改动主 DiT 权重，仅新增少量 K/V 投影，训练成本低。
• CFG 处理：正样本用真实 image embed，负样本用 zeros_like。
• 适合风格迁移、角色一致、主体驱动生成，控制粒度偏“语义/风格”而非“像素级空间”。

维度	ControlNet	IP-Adapter
输入	控制图（边缘/深度/姿态等）	参考图（风格/主体/内容）
编码器	小型 DiT 副本 + VAE	CLIP 图像编码器 + MLP
注入方式	逐层残差相加	交叉注意力 K/V 注入
网络改动	新增完整控制分支	仅新增少量 K/V 投影
训练成本	较高	较低

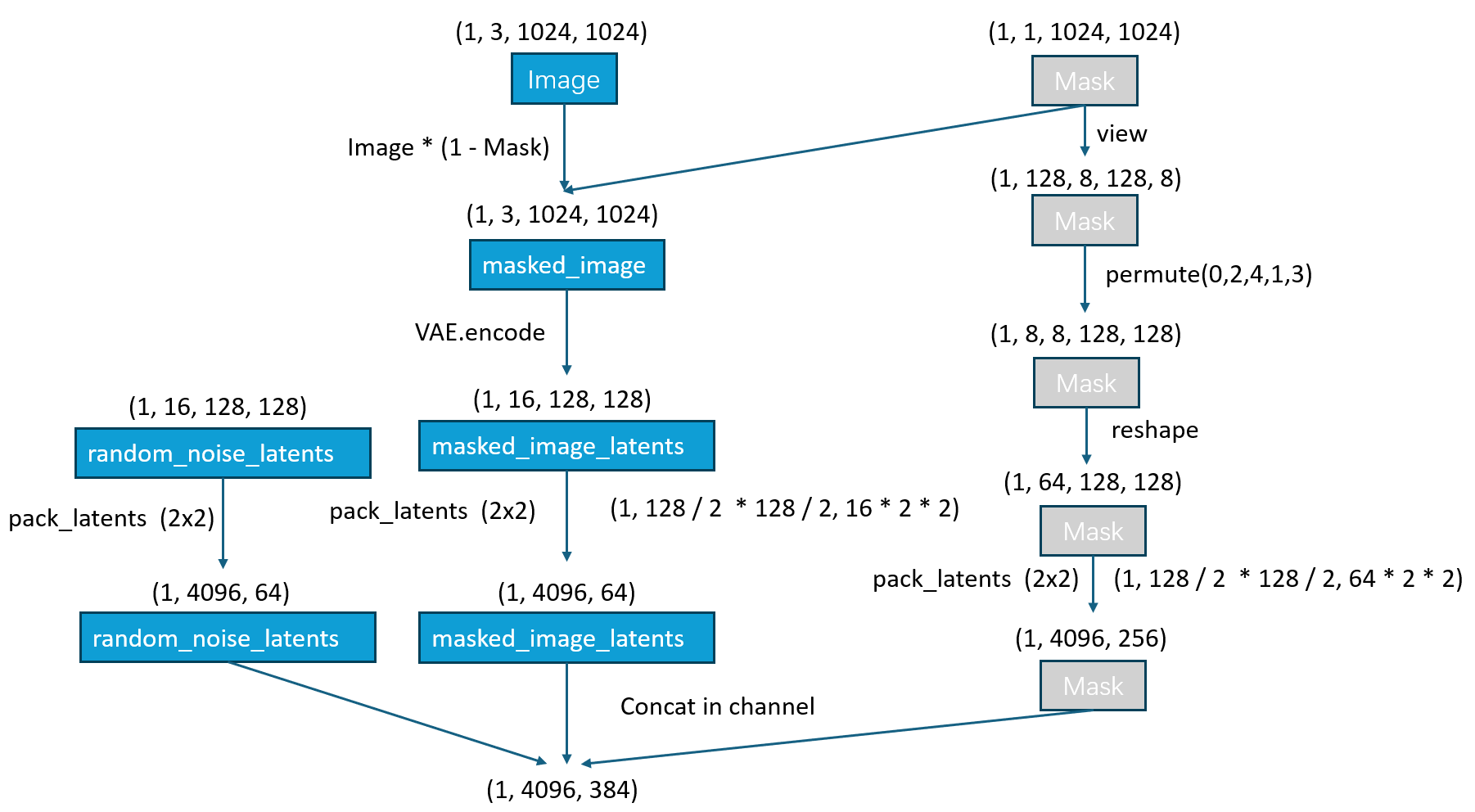

3.3 Channel 拼接（channel concat）：FLUX Fill

核心抽象：将被 mask 的原图与 mask 本身在 channel 维度拼接到噪声 latent 上，让 DiT 在输入层同时感知“噪声、原图内容、需要修改的区域”。

图像条件编码：

• masked_image：原图 Image 与 mask 相乘得到 masked_image，再经 VAE 编码为 masked_image_latents；
• mask token：mask 经 view/permute/reshape 与 pack_latents(2×2) 后，变成与 latent token 对齐的 mask token，形状 (1, 4096, 256)。

注入/融合方式：

• 将 random_noise_latents（64 维）、masked_image_latents（64 维）、mask token（256 维）在 channel 维度拼接；
• 得到 (1, 4096, 384) 的向量作为 DiT 输入；
• 模型学会在 mask 区域内生成、mask 区域外保持原图内容。

关键设计：

• 直接扩展输入通道数，无需改变 Transformer block 结构；
• 广泛应用于 inpainting / outpainting ControlNet 与模型；
• 需要显式 mask 标注。

3.4 Token 拼接（token concat）

Token concat 是目前最主流的条件注入范式之一：将图像条件编码为与噪声 latent 同质的 token，在序列维度与噪声 token 拼接，通过 timestep、位置编码或模态标识区分身份。与 3.3 节的 channel concat 相比，token concat 不增加输入通道数，而是增加序列长度，让参考图与噪声图在所有 Transformer 层中通过自注意力全局交互。

根据“图像条件编码”的不同，token concat 路线可分为三类：纯 VAE latent token、语义 token（SigLIP/SigLIP2）+ VAE latent token、以及 VLM 语义 token + VAE latent token。下面四小节分别介绍。

3.4.1 图像 VAE 编码 → token concat：OminiControl / HiFi-Inpaint / FLUX Kontext

核心抽象：参考图/原图经 VAE 压缩为图像 latent token，与噪声 latent token 在序列维度拼接，利用自注意力实现“参考图与噪声图全局交互”。

共有流程：

• 噪声 latent：random_noise_latents 经 pack_latents(2×2) 后形状 (1, 4096, 64)；
• 图像 latent：image_latents 同样 pack 后形状 (1, 4096, 64)；
• 两者在序列维度拼接为 (1, 8192, 64)；
• 图像 token 通常设置 t=0（干净图），噪声 token 设置随机 t，通过 timestep/位置编码区分。

代表方法对比：

方法	编码细节	注入/融合细节	特点
OminiControl	图像 VAE 编码	参考图 latent 与噪声 latent 在序列维度拼接	结构最简洁，适合主体驱动生成、风格迁移
HiFi-Inpaint	图像 VAE 编码 + 高频提取	token concat + 双流共享增强注意力	额外保留高频细节，强调修复区域与原图无缝融合
FLUX Kontext	图像 VAE 编码	原图 token 与噪声 token 拼接，通过 T=0/1 位置编码区分	指令式图像编辑，无需 mask

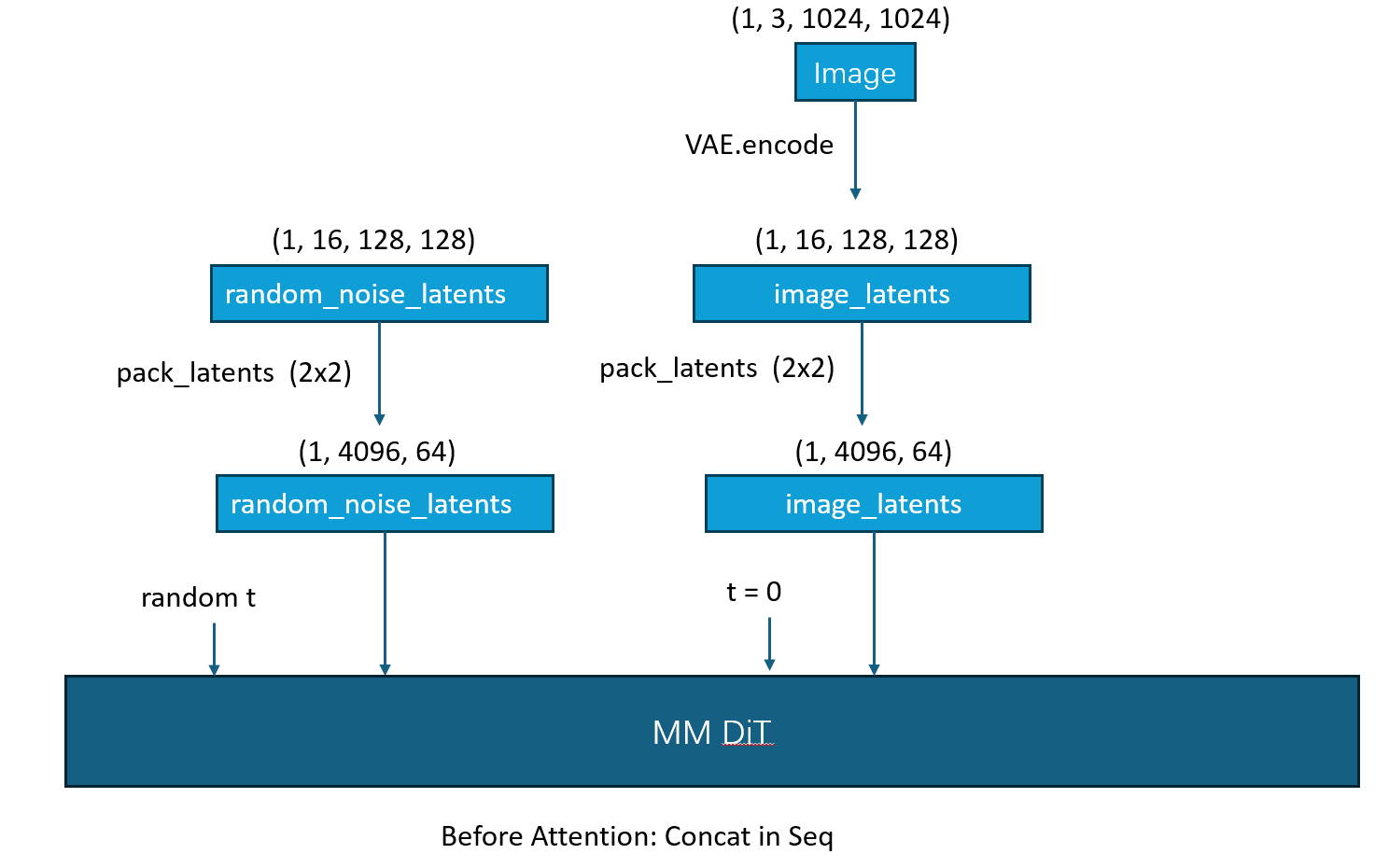

以 OminiControl 为例，其条件注入流程如下图所示：

• 输入参考图 Image（形状 (1, 3, 1024, 1024)）经 VAE 编码得到 image_latents (1, 16, 128, 128)；
• 随机噪声 random_noise_latents 与 image_latents 分别通过 pack_latents(2×2) 展平为 (1, 4096, 64) 的 token；
• 参考图 token 设置 t = 0（表示干净图），噪声 token 设置随机 t，在序列维度拼接后送入 MM DiT；
• 自注意力层中，噪声 token 与参考图 token 全局交互，从而把参考图的布局、风格或主体信息引入生成过程。

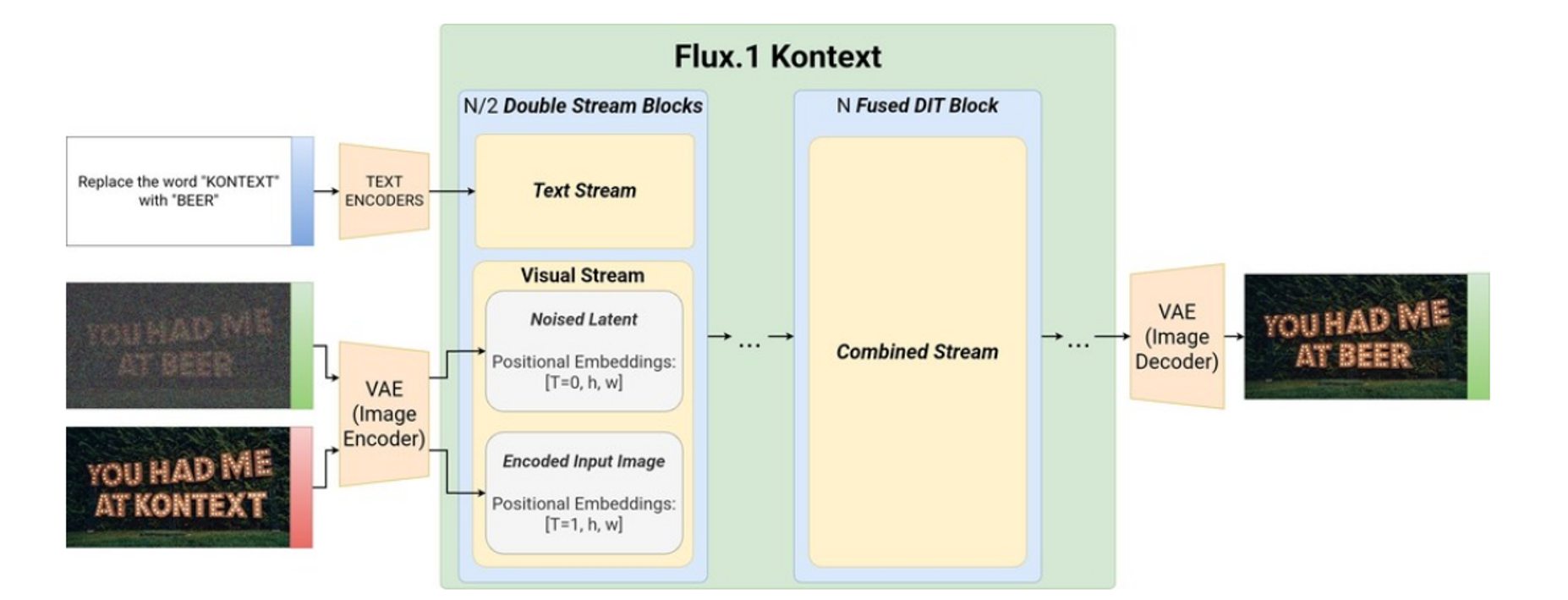

以 FLUX Kontext 为例：

• 输入：文本 prompt + 原图（VAE 编码）+ 随机噪声 latent；
• 位置编码：原图 token 用 T=0，噪声 token 用 T=1，文本有独立 Text Stream；
• 结构：前半段 N/2 Double Stream Blocks 分别处理 Text Stream 和 Visual Stream，后半段 N Fused DiT Block 合并为 Combined Stream；
• 本质：把“原图”当上下文条件，把“编辑指令”当文本条件，在统一自注意力框架下完成编辑。

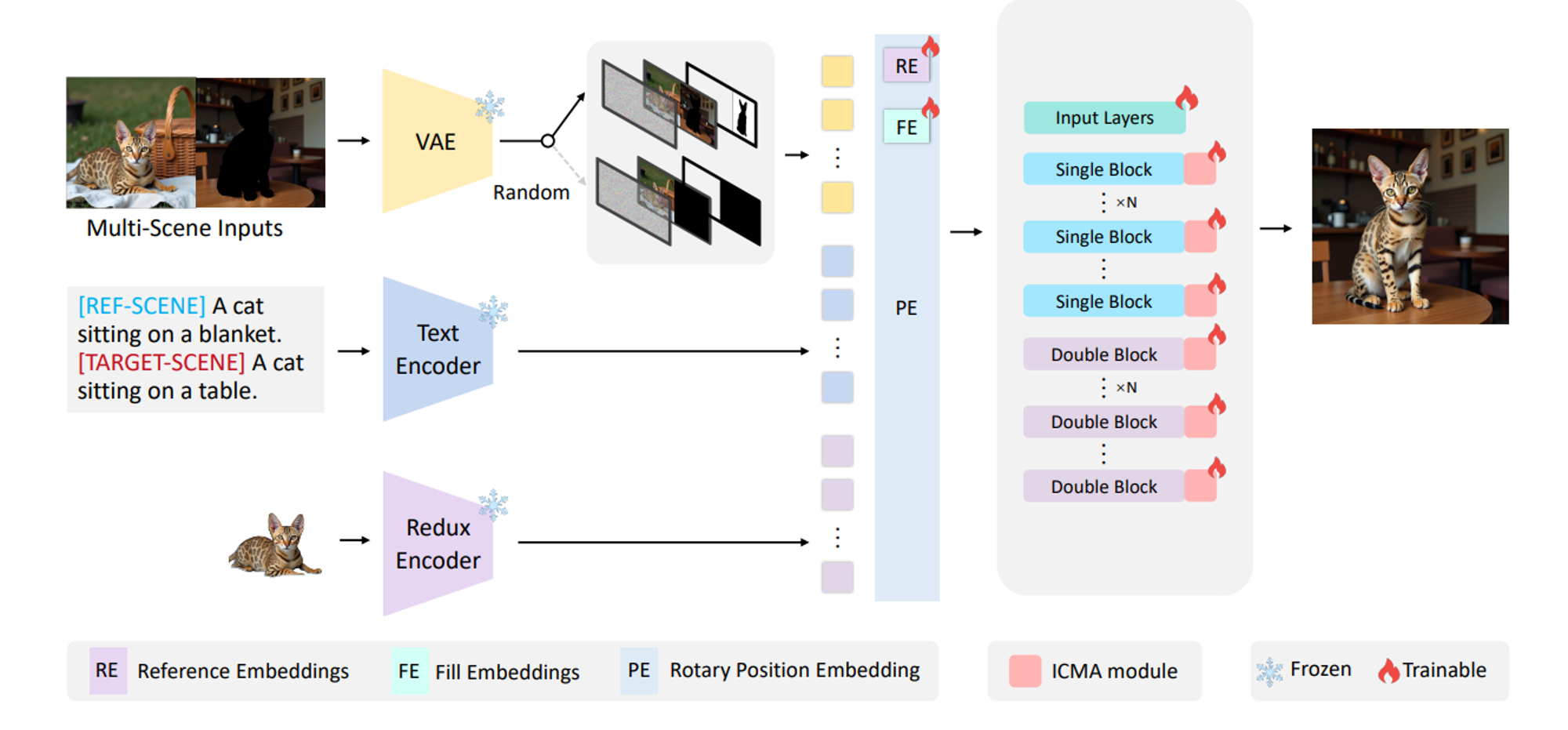

3.4.2 Diptych + Channel Concat + Token Concat：Insert Anything

核心抽象：Insert Anything 把“参考图”与“被 mask 的目标场景图”在像素空间按宽度拼接成 diptych（双联画），再同时走两条条件路径：

1. VAE 编码 → channel concat：双联画经 VAE 编码后像 FLUX Fill 一样在 channel 维度拼到噪声 latent 上，提供像素级结构与位置信息；
2. SigLIP 编码 → token concat：参考图单独经 SigLIP（Redux Encoder）编码为语义 token，像 FLUX Redux 一样在序列维度与噪声 token 拼接，提供高层语义与物体身份。

图像条件编码：

• 参考图（Reference Image）：
  • 经 VAE 编码，参与 diptych 的构建；
  • 同时经 SigLIP / Redux Encoder 压缩为少量语义 token（Reference Embeddings, RE），作为“参考记忆”。
• 目标场景图（Masked Image）：
  • 原场景图与 mask 相乘得到 masked_image；
  • 与参考图按宽度拼接成 diptych；
  • 整个 diptych 经 VAE 编码为 latent，再与噪声 latent、mask token 在 channel 维度拼接（FLUX Fill 方式）。

注入/融合方式：

1. Diptych（双联画）构造：

   • 输入：参考图 + 被 mask 的目标场景图；
   • 按宽度方向拼接为一张宽图，使参考物体与待填充区域在像素空间相邻；
   • 这种构造本身也是一种数据/位置先验，让模型更容易建立参考物体与目标区域的对应关系。

2. Channel Concat（FLUX Fill 路线）：

   • diptych 经 VAE 得到 diptych latent；
   • 与 random_noise_latents（64 维）、mask token（256 维）在 channel 维度拼接；
   • 作为 DiT 的输入通道，直接告诉模型“目标区域应该生成什么、背景如何保持”。

3. Token Concat（FLUX Redux 路线）：

   • 参考图单独经 SigLIP 编码为 RE；
   • RE 与文本 token、噪声 token 在序列维度拼接；
   • 通过自注意力让噪声 token attend 到参考图的语义信息，实现“任意物体插入任意场景”。

训练策略：

• 冻结 VAE、Text Encoder、SigLIP；
• 训练 Input Layers、可训练的图像条件交互模块（如 ICMA）以及部分 Single/Double Block。

关键设计：

• 三重融合：diptych 提供空间布局先验，channel concat 提供像素级条件，token concat 提供高层语义；
• SigLIP 语义对齐：Redux Encoder 把参考图压缩为少量语义 token，决定“插入什么物体”；
• FLUX Fill 式 channel concat：决定“插入到哪里、如何与背景融合”；
• 适合物体插入、场景合成、主体驱动的图像编辑。

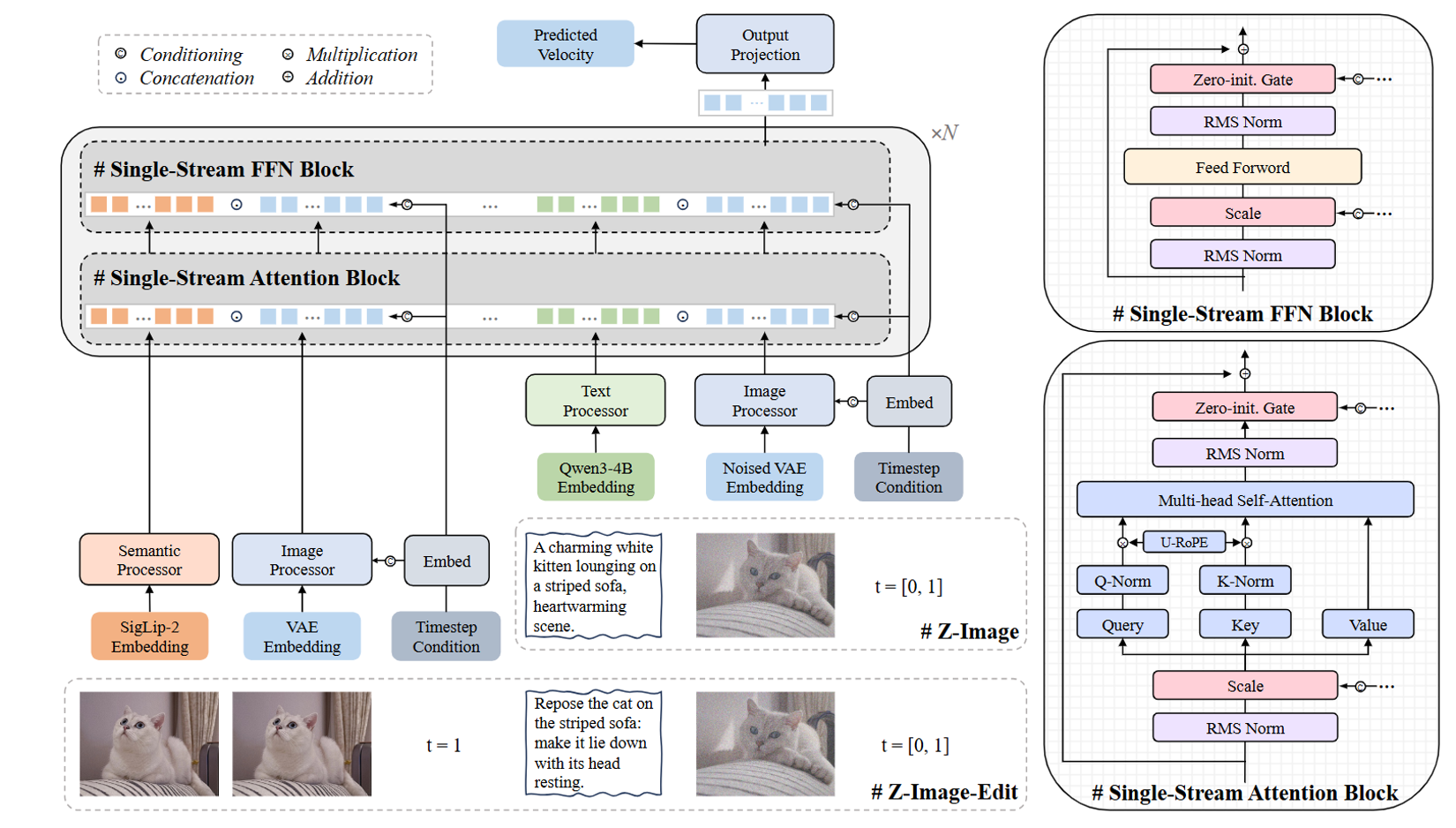

3.4.3 SigLIP2 + 图像 VAE 编码 → token concat：Z-Image-Edit

核心抽象：同时引入“语义 token”和“latent token”两种图像表达，与文本 token、噪声 token 一起序列拼接，统一送入 Single-Stream Transformer。

图像条件编码：

• 文本经 LLM 得到语义 token；
• 图像经 SigLIP2 得到图像语义 token；
• 同一张图像经 VAE 压缩得到图像 latent token。

注入/融合方式：

• SigLIP2 语义 token、VAE latent token、文本 token、噪声 token 在序列维度 token concat；
• timestep condition 作为全局条件；
• 每个 block 引入 Zero-init Gate，训练初期让新增模块不影响预训练 DiT。

特点：

• 同时利用 SigLIP2 的语义理解能力和 VAE latent 的像素级信息；
• 支持 t=[0,1] 连续时间步，既能做图像生成也能做图像编辑；
• 统一了“文生图”和“图生图/编辑”两条路径。

3.4.4 VLM 编码 + 图像 VAE 编码 → token concat：Qwen-Image-Edit / Longcat / JoyAI / Boogu

核心抽象：用多模态大模型（VLM/MLLM）将用户指令和输入图编码为高层语义 token，再与输入图/目标图的 VAE latent token、噪声 token 序列拼接，实现“理解”与“生成”的统一。

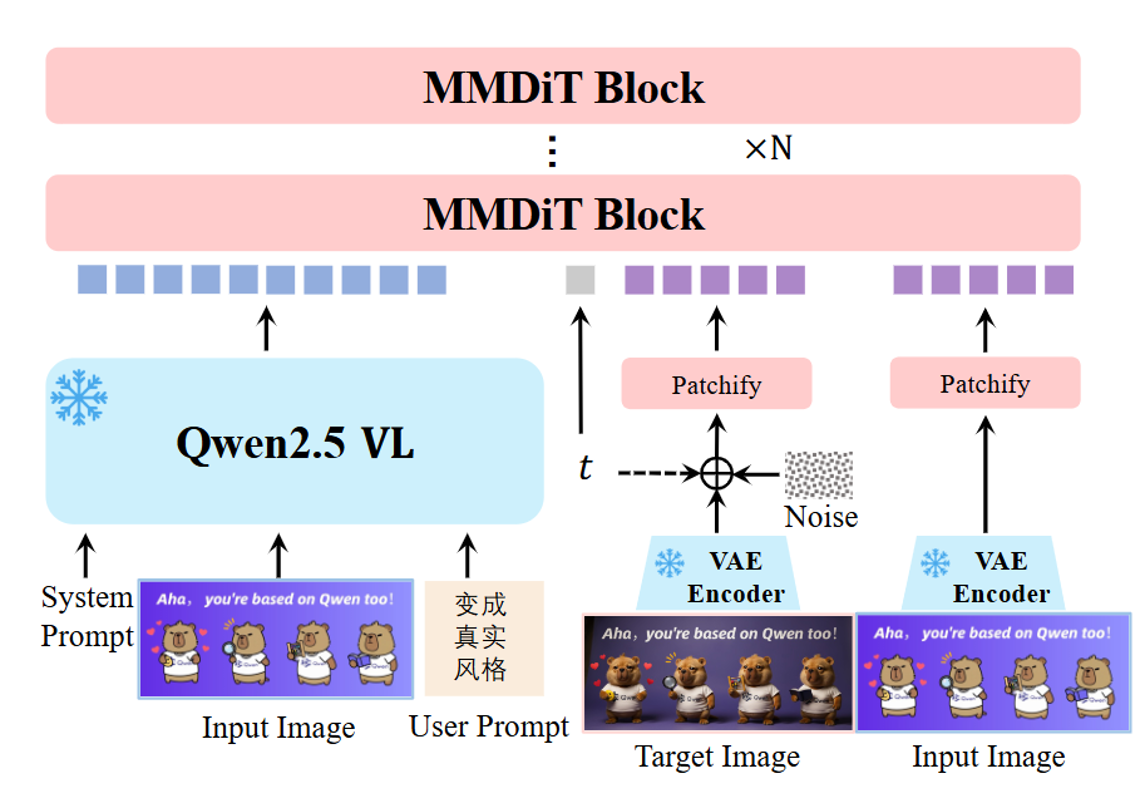

以 Qwen-Image-Edit 为例：

• 用 Qwen2.5 VL 作为 VLM 理解/指令编码器，把用户指令和输入图编码为高层语义 token；
• 输入图和目标图分别经 VAE Encoder 压缩为图像 latent token；
• VLM 语义 token、输入图 token、带噪声目标图 token 在序列维度 token concat，并通过 M-RoPE 统一位置编码；
• 后续接 MM-DiT Blocks × 10 与 Single-DiT Blocks × 20。

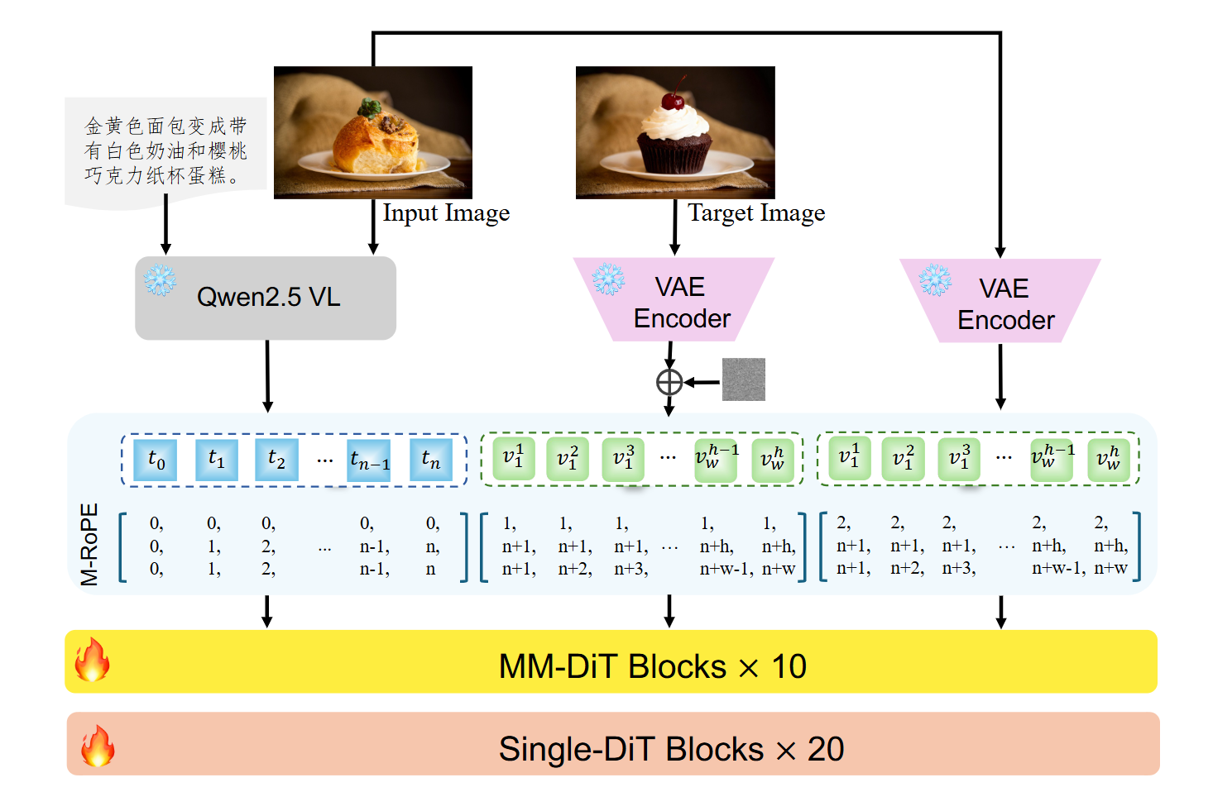

以 Longcat-Image-Edit 为例：

• 输入图与文本编辑指令一起送入 Qwen2.5 VL，得到理解/指令 token t₀ … tₙ；
• 输入图与目标图分别经 VAE Encoder 编码为图像 latent token，其中目标图 latent 再叠加噪声；
• 三类 token 在序列维度拼接：文本理解 token（蓝）、输入图视觉 token（绿）、带噪目标图视觉 token（绿）；
• 通过 M-RoPE 统一位置编码：文本 token 置于位置组 0，输入图 token 与目标图 token 分别置于位置组 1 和 2，并在组内保留二维空间坐标 (h, w)；
• 拼接后的序列依次经过 MM-DiT Blocks × 10 与 Single-DiT Blocks × 20，在自注意力中实现“指令理解—输入图参考—目标图生成”的全局交互。

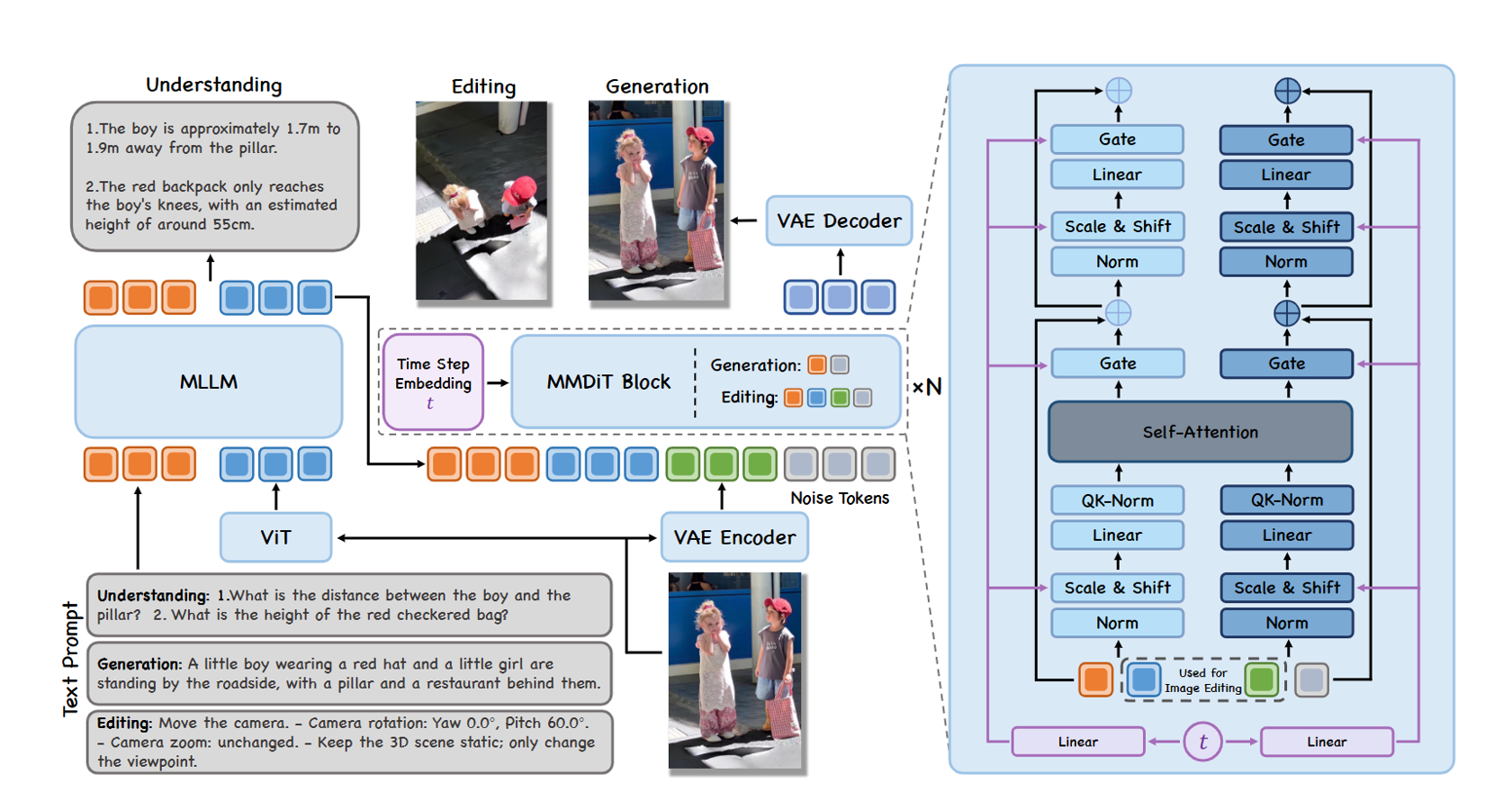

以 JoyAI Image Edit 为例：

• 一个 MLLM 负责理解输入图像与用户文本指令，输出语义 token；
• 输入图经 ViT 与 VAE Encoder 分别得到视觉 token；
• MLLM 输出与噪声 token、编辑/生成标识一起送入 MMDiT Block；
• 文本/理解 token、图像编辑 token、图像生成 token、噪声 token 通过 Self-Attention 交互；
• timestep embedding 通过 Scale & Shift/Gate 调制各流；
• 不同任务（理解/生成/编辑）共享同一套 block，只在输入序列的 token 类型上区分。

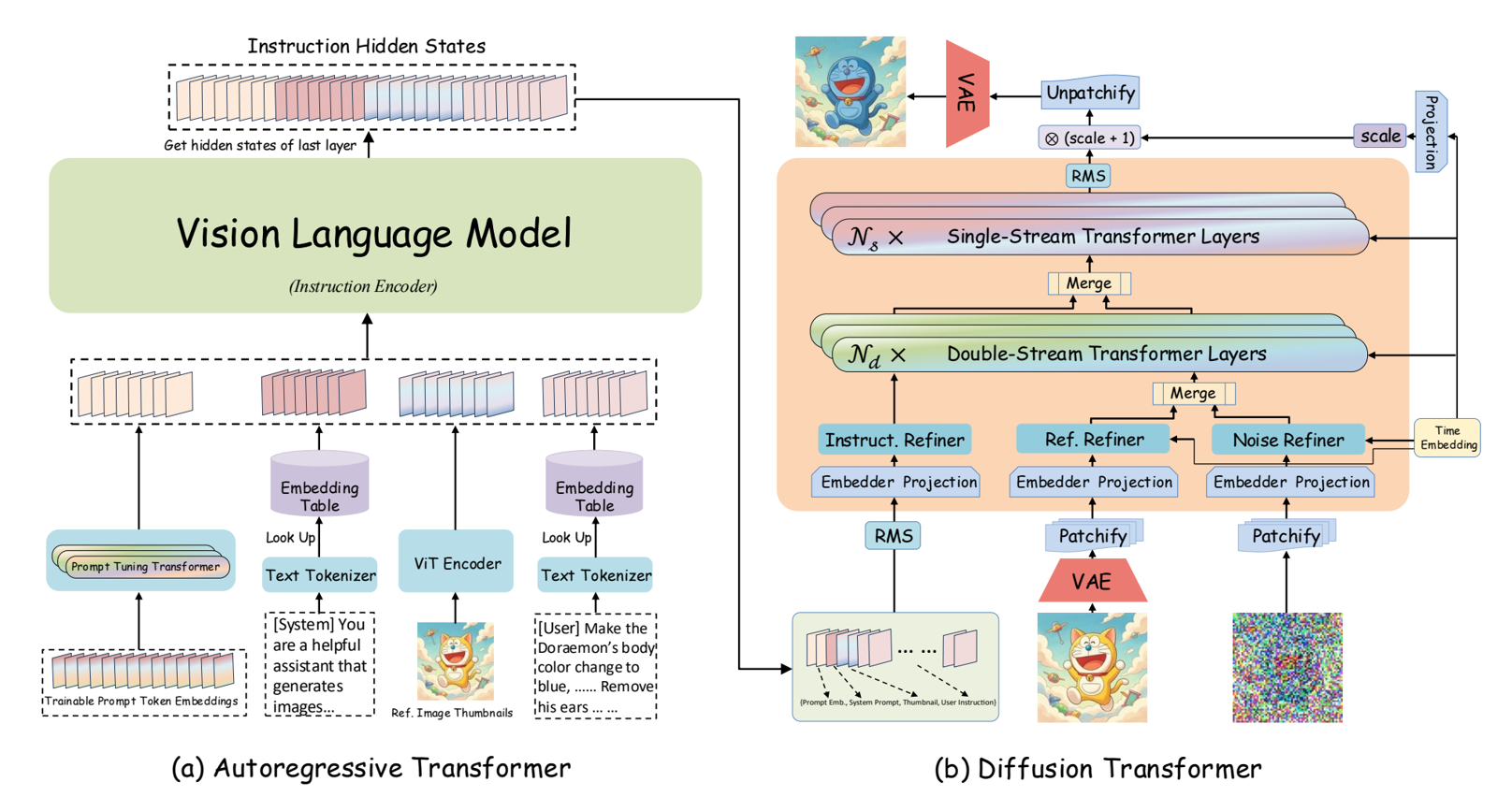

以 Boogu Image Edit 为例：

• 左侧 Vision Language Model（Instruction Encoder） 把 system prompt、参考图缩略图、用户指令编码为 instruction hidden states；
• 右侧 Diffusion Transformer 包含：
  • Nd × Double-Stream Transformer Layers：分别处理 instruction、参考图、噪声三条流；
  • Ns × Single-Stream Transformer Layers：将双流输出 merge 后做全局融合；
  • 输出经 projection、unpatchify、VAE 解码得到最终图像。
• 三条流在进入 DiT 前分别经过 Embedder Projection + Refiner，让不同模态对齐到同一语义空间。

共同特点：

• 把“理解模型”和“生成模型”拆开又桥接；
• 利用 VLM 的高层语义理解能力处理复杂编辑指令；
• 通过 token concat 将理解结果、参考图、目标噪声图统一纳入 DiT 的自注意力范围。
